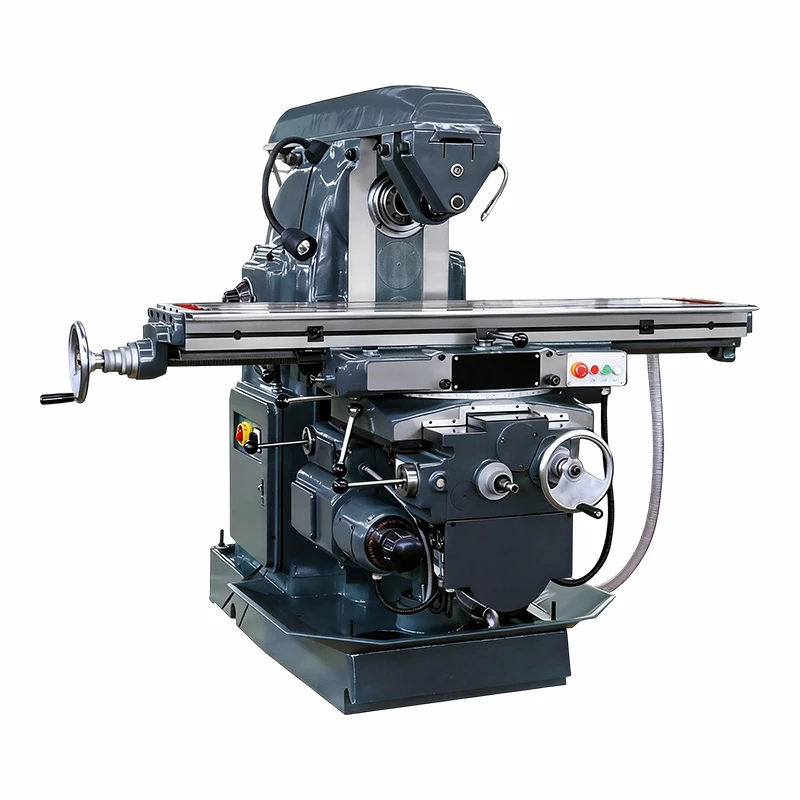

Universali horizontali frezavimo staklės

X6132 yra bendrosios paskirties horizontali frezavimo staklės, galinčios atlikti įvairius pjovimo darbus, pvz., griovelius plokštumose arba skylių viduje; Frezavimo krumpliaračiai, Spline, Spiraliniai paviršiai... 7:24 ISO-50 kūginė veleno kūginė 29 mm skylė, apdirbta po grūdinimo ir smulkiojo šlifavimo, kad būtų užtikrintas stabilus sukimosi tikslumas ir apsauga nuo nusidėvėjimo. Apdirbimui galima pasirinkti šias frezas: cilindrinę frezą, diskinę, kampinę ar formavimo frezą; Esant skirstytuvui, taip pat galima apdirbti bet kokio tipo krumpliaračius, spiralinius krumpliaračius ir spiralinius griovelių profilius.

X6036 visiškai rankinis valdymas; Skirtingai nuo X6132, kuris taip pat gali pasirinkti rankinio ir mechaninio{2}}tiekimo režimų derinį, kad vienu metu būtų galima tiksliai valdyti-ir darbo-apdorojimo efektyvumą. Įrenginys turi tiekimo diapazoną trims ašims: 23,5–1180 mm/min (X/Y ašis); 8 ~ 394 mm/min (Z ašis), o greičiausias judėjimo greitis yra 2300 mm/mim ( ) ir 770 mm. Naudojant šią konfigūraciją, sutaupoma daugiau nei pusė apdorojimo laiko. Mechaninė tiekimo pavara naudoja krumpliaračio jungtį, kad padavimas būtų stabilus, ir padidina apdorojimo vienodumą tokiomis priemonėmis.

X6132 yra tvirta horizontali kelio tipo konstrukcija, kurios matmenys yra 2294 × 1770 × 1700 mm, o sveria beveik 28 tonas. jo lova, darbo stalas ir kolona yra pagaminti iš aukštos-kokybės nusidėvėjimui-atsparaus ketaus, kuris buvo pašalintas naudojant liejimo technologiją, kad susilpnėtų vidinis įtempis ir nepakenktų tikslumui. 320 × 1 325 mm darbinis stalas, galintis atlaikyti net 500 kg apkrovas be pažeidimų, buvo sukurtas taip, kad tilptų vidutinio-dydžio metalines dalis. X/Y/Z-ašies kreiptuvai yra itin aukšto dažnio gesinimo ir tiksliai šlifuoti, kartu su priverstiniu tepimu, kad būtų ilgesnis nukreipimo tikslumo eksploatavimo laikas.

Palyginti su didelėmis horizontaliomis frezavimo staklėmis ir kelių ašių įranga, X6132 yra 50 % pigesnis pasirinkimas kaip naujovinimo parinktis mažoms{2}} ir vidutinėms įmonėms, pereinančioms prie pusiau-automatinio apdirbimo. Valdymo skydelio ergonomika yra gana gera ir buvo gerai informuojama, pateikiant aiškius nurodymus; Suklio greičio diapazonas: 30-1500 aps./min.; Mašinos konstrukcija gana paprasta, gedimų pasitaiko mažiau, o visiškai uždara transmisijos konstrukcija kartu su puikia tepimo sistema sumažino priežiūros išlaidas, pailgino svarbiausių dalių tarnavimo laiką daugiau nei dešimčia metų. pasirenkama įranga apima trijų ašių skaitmeninį rodmenį (DRO) ir lanksčią frezavimo galvutę; galimos ir kitos pasirenkamos konfigūracijos.
