Shandong TaoFong CNC Machine Tool Co., Ltd. yra viena iš pirmaujančių mini vertikalių gręžimo staklių gamintojų ir tiekėjų Kinijoje, taip pat palaiko individualų aptarnavimą. Sveiki atvykę iš mūsų gamyklos įsigyti aukštos kokybės mini vertikalią gręžimo mašiną. Galimas geras aptarnavimas ir priimtina kaina.

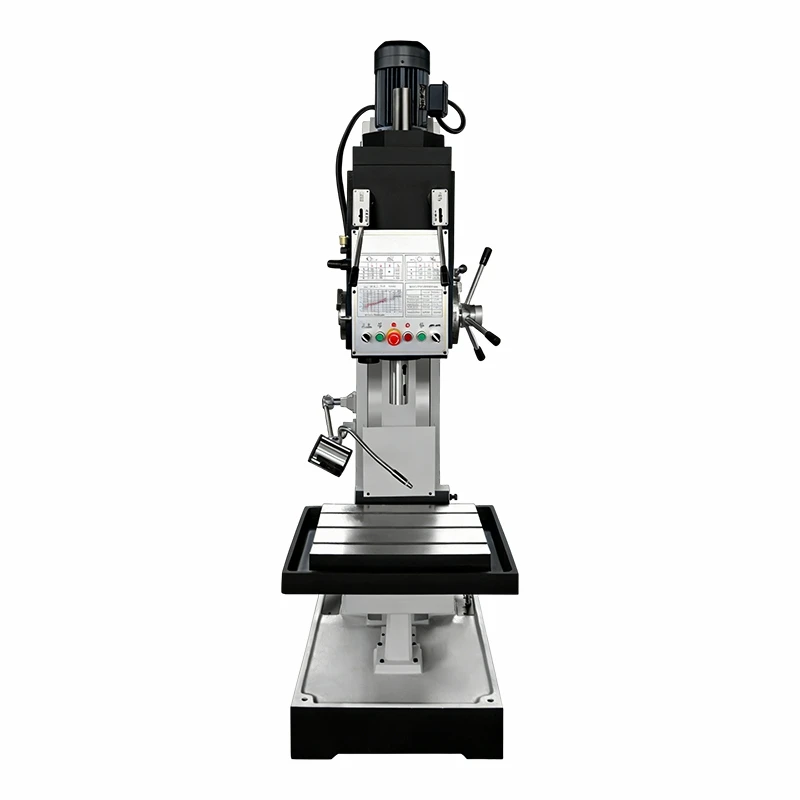

Mini vertikalus gręžimo staklės Z5140 yra didelio tikslumo, kompaktiškos vertikalios kvadratinės kolonos gręžimo staklės, kurios gali būti naudojamos patikimoms tvirtinimo skylėms, sriegtuvams, čiaupams, įduboms ir taškiniam paviršiui ant įvairių metalinių ruošinių paviršių pasiekti. Tvirta kvadratinė-kolonos struktūra ir vertikalus-suklio dizainas yra naudojami siekiant užtikrinti tikslią apdirbamos dalies padėtį ir apkrovą{4}}. Šiam įrenginiui gaminti naudojamas didelio-stiprumo ketus HT200, kuris turi pakankamai stiprumo, ištvermės ir antivibracinių savybių; jis gali apdoroti įvairias įprastas ar aukštos kokybės metalines medžiagas, pvz., anglinį plieną, nerūdijantį plieną, aliuminio lydinius, žalvarį ir ketų. Žemo profilio struktūra, užtikrinanti didelį įrangos tankį ir stabilų veikimą ribotos erdvės aplinkoje; Lengvas montavimas ir naudojimas. Produktai turi atitikties atitinkamiems standartams sertifikatus: CE, ROHS ir ISO 9001; Suteiktas stabilus ir ekonomiškas dizainas, kad būtų patenkintas mažų dirbtuvių darbo poreikis, gerai veikia proceso metu Studijos perdirbimo įmonės įrangos remontas Profesinio mokymo įstaigai reikalinga gręžimo pagalbinė funkcija ir kt.
Produkto privalumai
Tvirta kvadratinių kolonų konstrukcija ir didelis tikslumas
Priimtos stačiakampės kolonos yra gana stiprios standumo ir stiprumo nei apskritos; todėl jie gali pagerinti gręžimo mašinų patvarumą. Kvadratinės kolonos buvo suformuotos-ir patobulintos, siekiant pailginti jų tarnavimo laiką ir pagerinti jų patikimumą. Suklis neturi pasvirimo darbo stalo paviršiaus atžvilgiu, todėl sumažėja skylių nuokrypiai; skylės bus šios armatūros tolerancijos ribose. Didelio-tikslumo velenas, naudojant aukščiausios kokybės guolius, kuris yra mažai išsikrovęs ir gali patenkinti griežtus mechaninių dalių ir techninės įrangos priedų tikslumo poreikius.
Miniatiūrinis dizainas ir erdvės-taupymas
Kaip miniatiūrinė vertikali gręžimo mašina, Z5140 turi mažą -dydžio konstrukciją, kuri gali sutaupyti iki 80 % grindų ploto; jis tinka dirbtuvėms ar studijoms, kuriose yra mažai vietos. Lengvas dizainas, palengvinantis transportavimą ir montavimą, nereikalaujant sudėtingos pamatų konstrukcijos. Išdėstymas Valdymo pulto ir valdymo rankenų dizainas yra paprastas ir patogus, atitinkantis operatorių darbo reikalavimus, kad greitai veiktų.
Daugia{0}}funkcinis ir efektyvus veikimas
Jis turi daug apdirbimo funkcijų ir gali atlikti skirtingas operacijas tuo pačiu įrankiu jo naudojimo metu; Daugialypis pritaikymas. Atsižvelgiant į skirtingas sąlygas, gręžiant skyles medžiagose, pvz., tipą ir reikiamą skylės skersmenį, tam tikras suklio greitis turėtų būti pasirinktas iš 31,5-1400 r/min. Esant mažam-greičiui, pakanka galios gręžti storus, kietus metalus; Didelis greitis apdoros lengvas medžiagas mažu greičiu. Aiškus-skalės-žymėjimas, rankiniu būdu-valdomas gręžimo įtaisas, užtikrinantis tikslų skylių gylį ir garantuotą apdorojimo tikslumą dėl tikslaus reguliavimo.
Patvarus ir lengva priežiūra
Pagrindiniai komponentai, įskaitant veleno viršų, kreipiklius ir krumpliaračius, buvo nukaldinti iš aukštos kokybės legiruoto plieno{0}, kad būtų galima griežtai apdoroti karštuoju būdu; Dėl šių patobulinimų padidėjo atsparumas dilimui ir ilgaamžiškumas ilgą laiką be priežiūros. Į mašiną buvo pridėta aušinimo skysčio sistema ir darbo lemputė, padidinanti apdorojimo greitį ir operatoriaus saugumą. Jo gana paprasta mechaninė konstrukcija su mažiau gedimo taškų, todėl sumažėja poreikis dažnai taisyti ar išjungti. Kasdieninės patikros darbai yra gana paprasti: reguliariai tepkite veleną, kreipiamųjų bėgių paviršius ir transmisijos mechanizmo komponentus; dažnai valykite.
Gaminio pagrindiniai techniniai parametrai
|
SPECIFIKACIJOS |
Vienetai |
Z5140 |
|
Maks. gręžimo sk. |
mm |
40 |
|
Maksimalus pastūmos pasipriešinimas |
N |
16000 |
|
Maks. leistinas sukimo momentas |
N.m |
350 |
|
Veleno kūgis |
- |
MT4 |
|
Verpstės kelionė |
mm |
250 |
|
Atstumas tarp veleno nosies ir stalo paviršiaus |
mm |
750 |
|
Atstumas nuo veleno ašies iki kolonos paviršiaus |
mm |
350 |
|
Veleno dėžės kelionė |
mm |
200 |
|
Suklio sūkių diapazonas |
aps./min |
31.5-1400 |
|
Suklio greičio žingsniai |
- |
12 |
|
Veleno padavimo diapazonas |
mm/r |
0.056-1.8 |
|
Veleno padavimo žingsniai |
- |
9 |
|
Stalo dydis |
mm |
560*480 |
|
Kelionės ant stalo |
mm |
300 |
|
Pagrindinė variklio galia |
kw |
3 |
|
Aušinimo skysčio variklio galia |
kw |
0.09 |
|
Mašinos svoris |
kg |
1300 |
|
Bendras matmuo (L*P*A) |
mm |
1090*900*2530 |
Standartinės mašinos detalės
Visa pavarų dėžė
Visa pavarų dėžė su suklio dėže.
Suklio automatinis padavimas.
DARBINGAS
Ultra{0}}garso gesinimas
tikslus šlifavimo ir grandymo vadovas
Kvadratinė kolona
Kvadratinės kolonos struktūra
Didesnis stabilumas Stipresnis stiprumas
Įžymūs ELERCTS
Standartiškai su
Yra žinomas elektrinis Schneider $ Delixi
Taikymo scenarijai
Mažos dirbtuvės ir apdorojimo studijos:Labai tinkamas pasirinkimas mažoms dirbtuvėms ir asmenims, dirbantiems su vidutinio kiekio, bet reikalaujančio tikslumo grąžtais. Efektyviai gręžkite ruošinius, tokius kaip techninės įrangos jungiamosios detalės, mažos mašinos ir jų dalys, tikslūs priedai ir kt. Kompaktiška konstrukcija sumažina reikalingų atskirų vienetų skaičių, taip sumažinant įrangos sąnaudas ir dirbtuvių plotą; taip pat palaiko aukštą apdorojimo nuoseklumą.
Įrangos priežiūros skyriai: plačiai taikomas gamyklų, įmonių ir statybviečių techninės priežiūros skyriuose gręžiant skyles, išgręžiant ir sriegiant susidėvėjusias ar pažeistas mechanines dalis. Jis gali tiksliai veikti ir veikti stabiliai, kad sumažėtų šios įrangos remonto dažnis; Taip pat sumažinkite remonto išlaidas ir ilgiau palaikykite optimalią įrangą.
Profesinio mokymo įstaigos:Jis tinka profesinėms ir techninėms mokykloms arba mokymo įstaigoms, kuriose reikia mokyti vertikalios -kvadratinės-stulpelio-gręžimo operacijos. Kompaktiška konstrukcija, paprastas valdymas, didelis saugumas; tinka mokiniams mokytis, kad padėtų jiems išmokti pagrindinių vertikalaus gręžimo įgūdžių ir suvokti tikslaus valdymo principą; gali suteikti geros patirties tolimesnėms mechaninės gamybos studijoms.
Mažas{0}}Paketinis individualus ir tikslus apdorojimas:Tinka mažoms ne{0}standartinių dalių gamybos partijoms, įskaitant individualią techninę įrangą, eksperimentinius įrenginius ir tikslius priedus ir kt. Grąžto judėjimo tikslumas yra didelis; Jis pasižymi geru ilgaamžiškumu ir santykinai mažomis sąnaudomis daugkartinio naudojimo įvairiose dalyse per visą statybos procesą, atlaikydamas kvadratinio rėmo metodą. Taip pat tinka gaminant didelio-tikslumo skyles, kurioms reikia tikslios padėties nedideliais kiekiais; Elektroniniai komponentai ir nedidelės apimties{4}}miniatiūrinė įranga.
DUK
Kl.: Kokios yra pagrindinės mini vertikalios gręžimo mašinos Z5140 specifikacijos?
A: Gręžimo skersmuo: 40 mm; Suklio greičio diapazonas: 31.5 - 1400 aps./min. (reguliuojamas 12 žingsnių); Suklio kūgio dydis: MT4; Veleno ilgis: 250 mm. Bendras matmuo: 1090*900mm×2530mm ; grynasis svoris: 1300 kg; Pagrindinio variklio galia: 3KW.
K: Kokias medžiagas gali apdoroti Z5140?
A. Mašina tinka daugybei įprastų ir kai kurių didelio stiprumo metalinių medžiagų, pvz., anglinio plieno, nerūdijančio plieno, aliuminio lydinių, bronzos ir kt., apdoroti. Apdoroti įvairaus storio ir kietumo grąžtus; Jis taikomas daugelyje situacijų skirtingose darbo vietos vietose.
Kl.: Ar Z5140 palaiko perpjovimo ir sriegimo operacijas?
A: Taip, jis visiškai tinka gręžti, bakstelėti, prieš{0}}išgręžti ir apdoroti tašką. Kintamo -greičio perdavimo sistema sureguliuoja veleno greitį pagal įvairius kiekvieno proceso reikalavimus, kad per tą laiką būtų galima atlikti nuolatinį arba paketinį tos pačios dalies apdorojimą santykinai siaurame diapazone, nedarant įtakos gamybai.
Klausimas: Ar Z5140 tinka operatoriams, turintiems pagrindinę apdorojimo patirtį, arba pradedantiesiems?
A: Taip, vartotojams paprasta naudotis. Patogus-valdymo skydelis, aiškiai atpažįstami elementai, rankinis ratas įrankiui pakelti arba nuleisti, pagal poreikį rankiniu būdu reguliuoti veikimo greitį ir t. Pradedantieji galės sklandžiai juo naudotis, vadovaudamiesi paprastomis instrukcijomis.
Kl.: kokios teikiamos po{0}}pardavimo paslaugos ir koks garantinis laikotarpis?
A: Pagal įstatymą, tai yra vieneri{0}}metai-. Visą parą teikti techninio palaikymo paslaugas internetu, tiekti originalias atsargines dalis, siūlyti nemokamus eksploatavimo mokymus. Galimas objekto remontas; Gamintojo atliekamas papildymas per 72 valandas nuo užsakymo gavimo iš įvairių vietų. Klientas laisvai pasirenka tinkamą paketo formatą.
